Оборудование для металлургических предприятий

ЧЗНО проектирует, дорабатывает и изготавливает нестандартное оборудование, узлы и детали для металлургических заводов и производственных линий.

Одно из ключевых направлений нашей работы — изготовление оборудования по чертежам заказчика с предварительной инженерной проверкой и доработкой конструкторской документации.

Мы не ограничиваемся изготовлением детали «как нарисовано». Перед запуском в производство инженеры анализируют КД, собирают 3D-модель, проверяют сопряжения, посадки, размеры, материалы и технологичность конструкции. Если в документации есть ошибки, противоречия или устаревшие решения, предлагаем варианты доработки и согласовываем их с заказчиком.

Изготовление металлургического оборудования по чертежам
Работаем с конструкторской документацией предприятий, российских и зарубежных производителей оборудования, архивными чертежами и документацией предыдущих лет.

Можем подключиться на любой стадии проекта:

• изготовить оборудование по готовым чертежам;
• проверить КД перед запуском производства;
• доработать существующие чертежи;
• исправить ошибки и несоответствия в документации;
• перевести 2D-чертежи в полноценную 3D-модель;
• восстановить отсутствующие детали и сборочные единицы;
• актуализировать устаревшие материалы и комплектующие;
• адаптировать конструкцию под доступные технологии производства;
• переработать импортную конструкторскую документацию;
• восстановить КД по существующей детали или оборудованию;
• разработать документацию для изготовления запасных частей;
• подготовить изделие к единичному или серийному производству.

Главная задача инженерной подготовки — получить не просто красивую модель, а комплект документации, по которому оборудование можно реально изготовить, собрать и установить на предприятии.

Доработка и восстановление конструкторской документации
На металлургических предприятиях значительная часть оборудования эксплуатируется десятилетиями. За это время первоначальный производитель может прекратить поставки, документация теряется, отдельные комплектующие снимаются с производства, а накопленные ремонты изменяют фактическую конструкцию оборудования.

В таких случаях ЧЗНО выполняет восстановление и доработку конструкторской документации.
Инженеры могут:

• восстановить чертежи по имеющейся документации;
• провести обмер существующего изделия;
• выполнить 3D-сканирование и реверс-инжиниринг;
• построить параметрические 3D-модели;
• определить сопрягаемые и критические поверхности;
• восстановить посадочные и присоединительные размеры;
• проверить сборку в цифровой модели;
• устранить противоречия между отдельными чертежами;
• заменить отсутствующие или снятые с производства комплектующие;
• подобрать современные аналоги материалов;
• переработать отдельные детали под доступные способы изготовления;
• подготовить новые рабочие чертежи.

При доработке КД стремимся сохранить необходимые рабочие характеристики оборудования, присоединительные размеры и совместимость с существующей производственной линией.
Реверс-инжиниринг металлургического оборудования
Если чертежей нет или документация сохранилась частично, оборудование можно восстановить по существующему образцу.

В зависимости от задачи используем обмер, 3D-сканирование, анализ геометрии, материалов и сопряжений.

На основании полученных данных создаём цифровую модель и комплект конструкторской документации для последующего изготовления.

Реверс-инжиниринг особенно актуален для импортного оборудования, снятых с производства агрегатов, редких запасных частей и оборудования, для которого оригинальные комплектующие имеют длительный срок поставки или больше недоступны.

Импортозамещение оборудования и запасных частей
ЧЗНО выполняет локализацию деталей и узлов зарубежного металлургического оборудования.
Работа может начинаться с оригинального чертежа, иностранной документации, 3D-модели, каталожного номера, технического задания или существующего образца.
При локализации анализируем не только геометрию изделия, но и его назначение, материал, условия эксплуатации, сопряжения и технологию изготовления.

При необходимости конструкция адаптируется под российские материалы, комплектующие и доступную производственную базу.
Что можем изготовить для металлургических предприятий

ЧЗНО работает с широким перечнем нестандартного металлургического и вспомогательного оборудования:

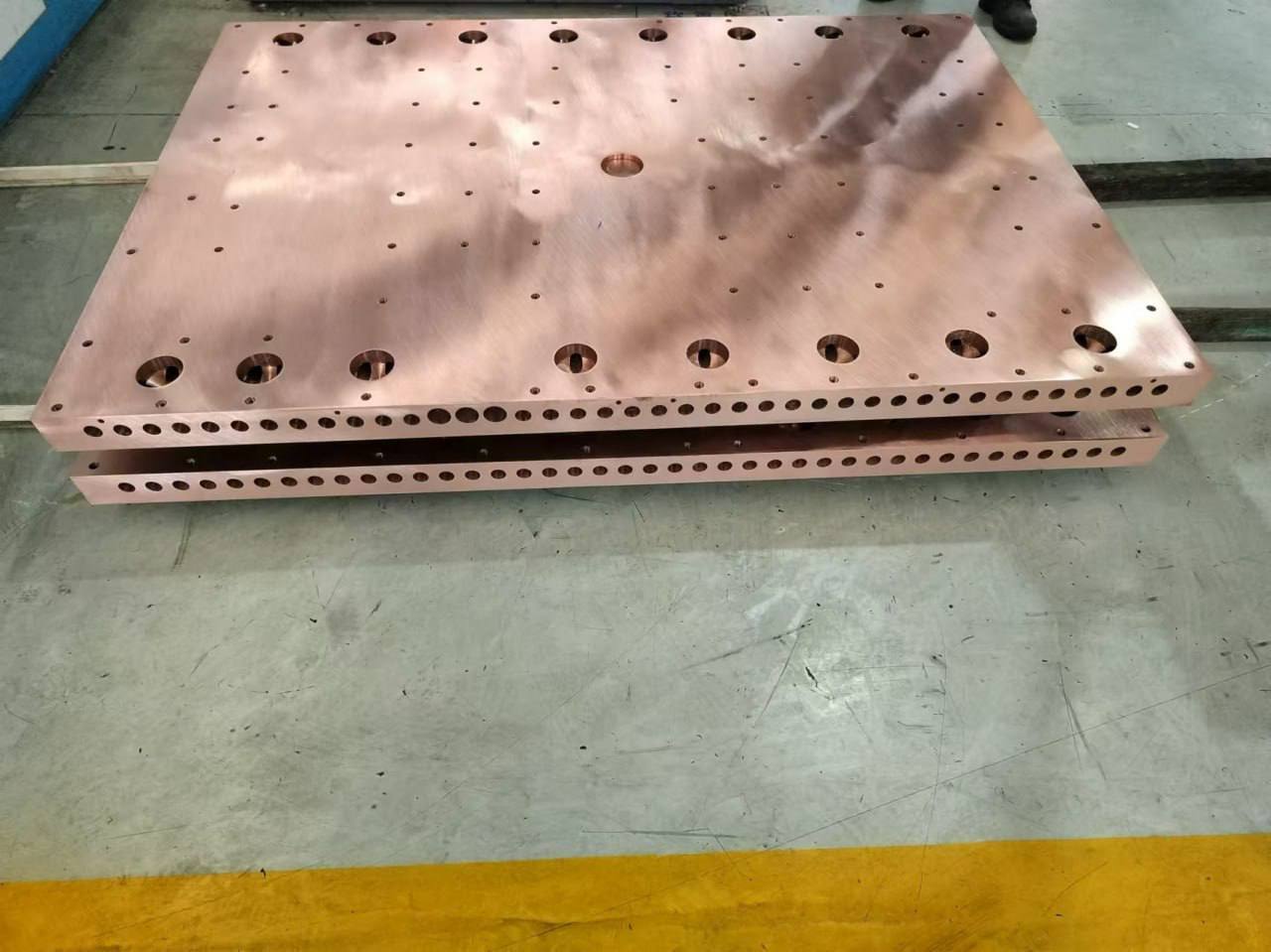

• оборудование и узлы МНЛЗ;
• детали прокатного оборудования;
• элементы печного и термического оборудования;

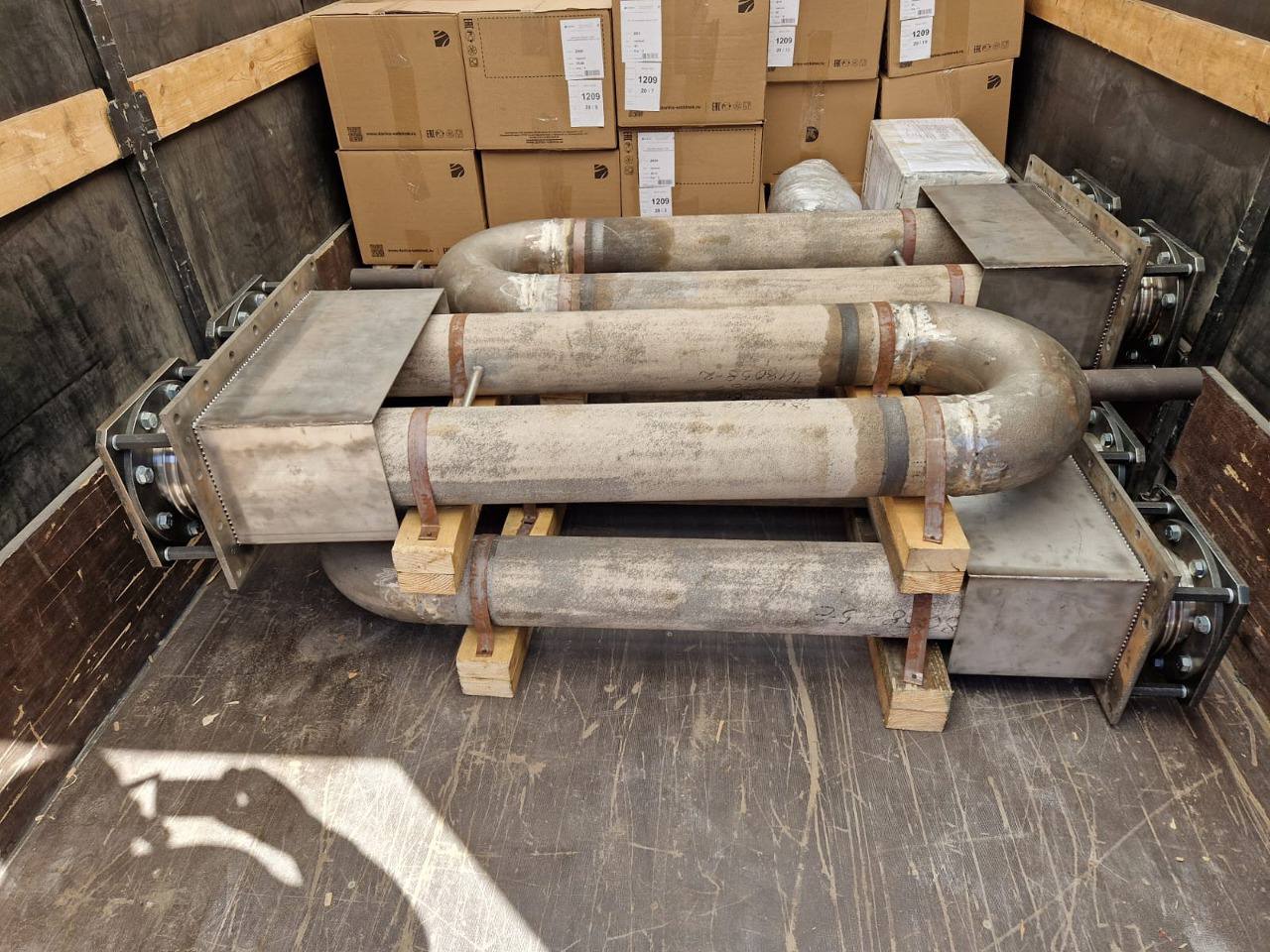

• радиационные и жаропрочные трубы;
• водоохлаждаемые элементы;

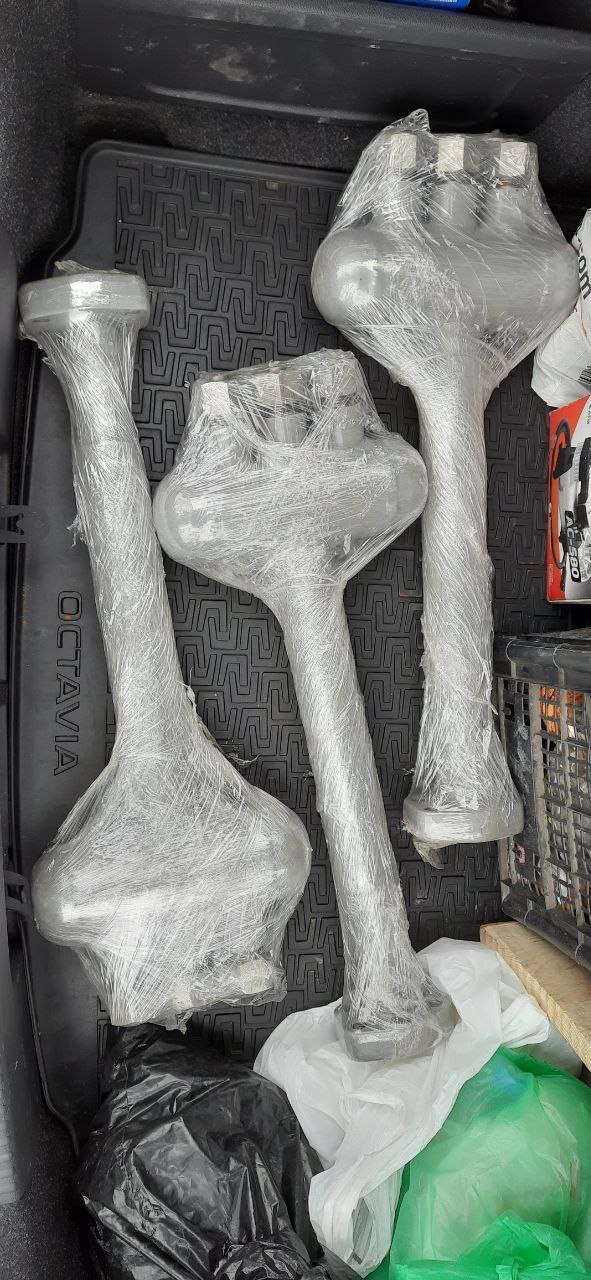

• коллекторы;
• устройства подачи и транспортирования материалов;

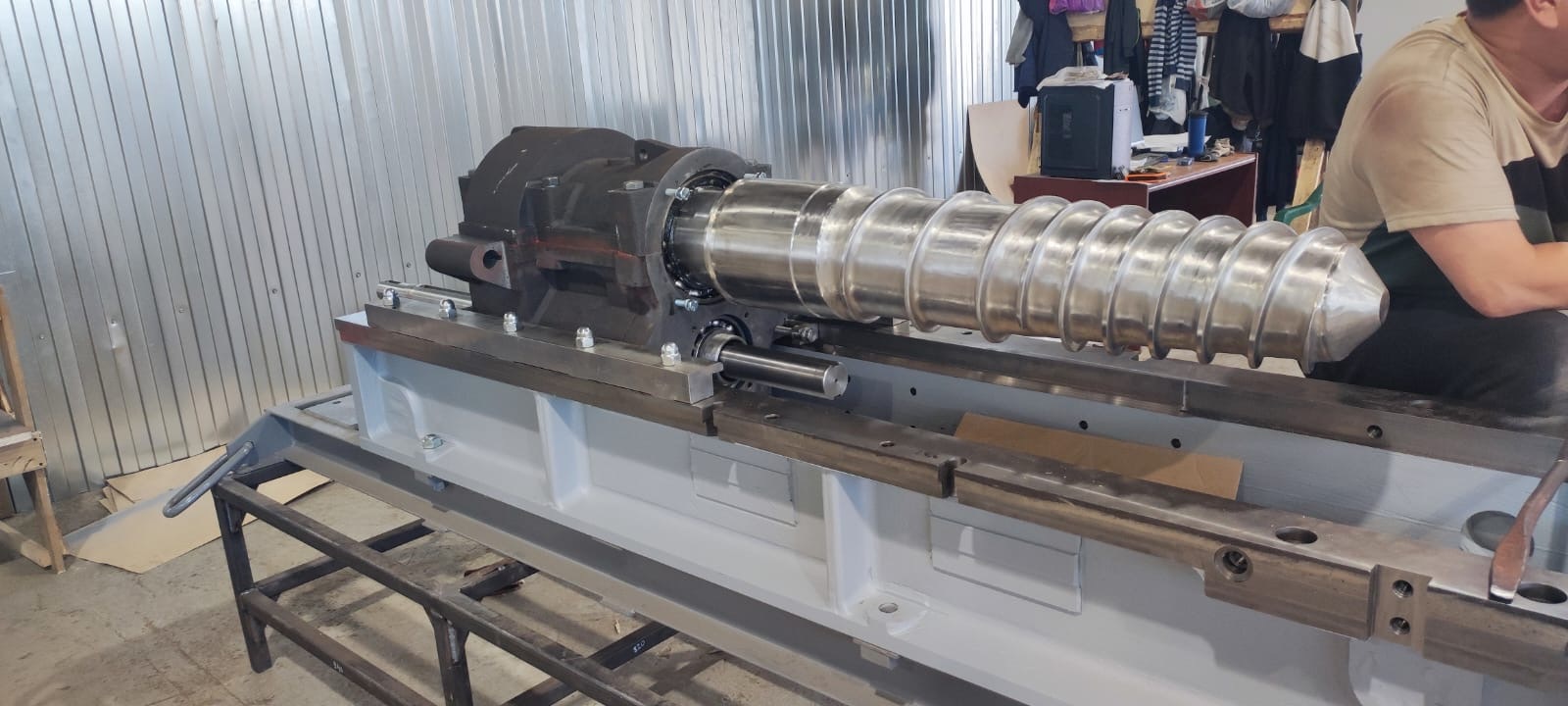

• шнеки и шнековые механизмы;
• ролики и роликовые узлы;
• валы и оси;
• барабаны;
• направляющие;
• корпуса;
• станины;
• опорные конструкции;

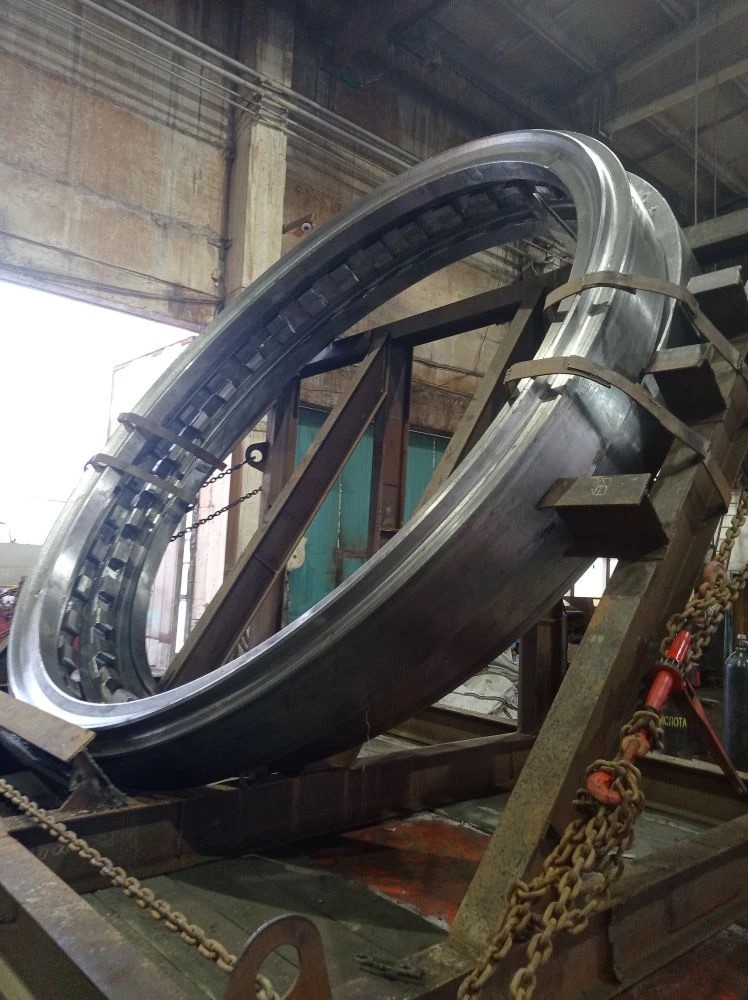

• крупногабаритные кольца и фланцы;

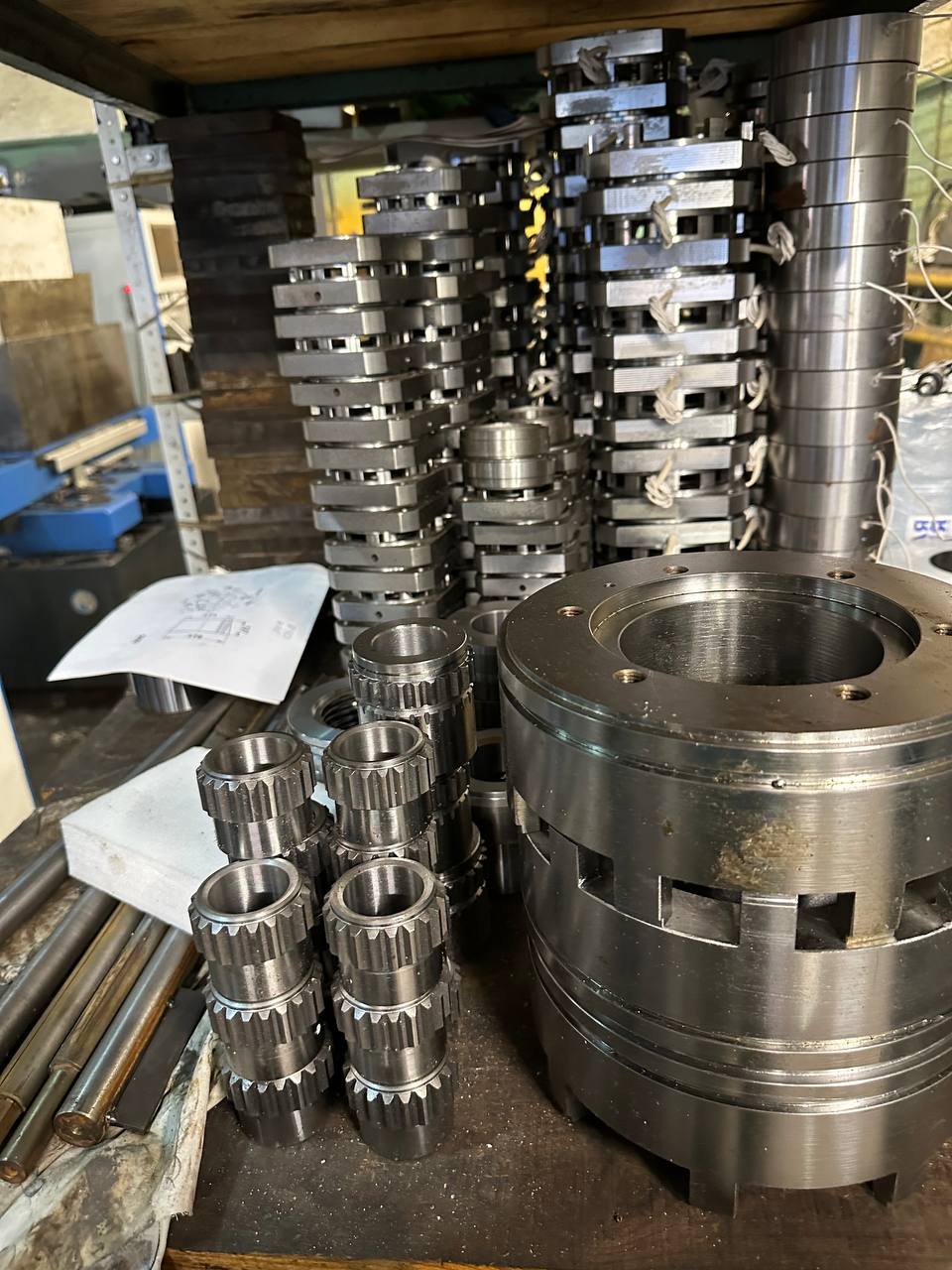

• детали редукторов и приводов;
• кулачки;

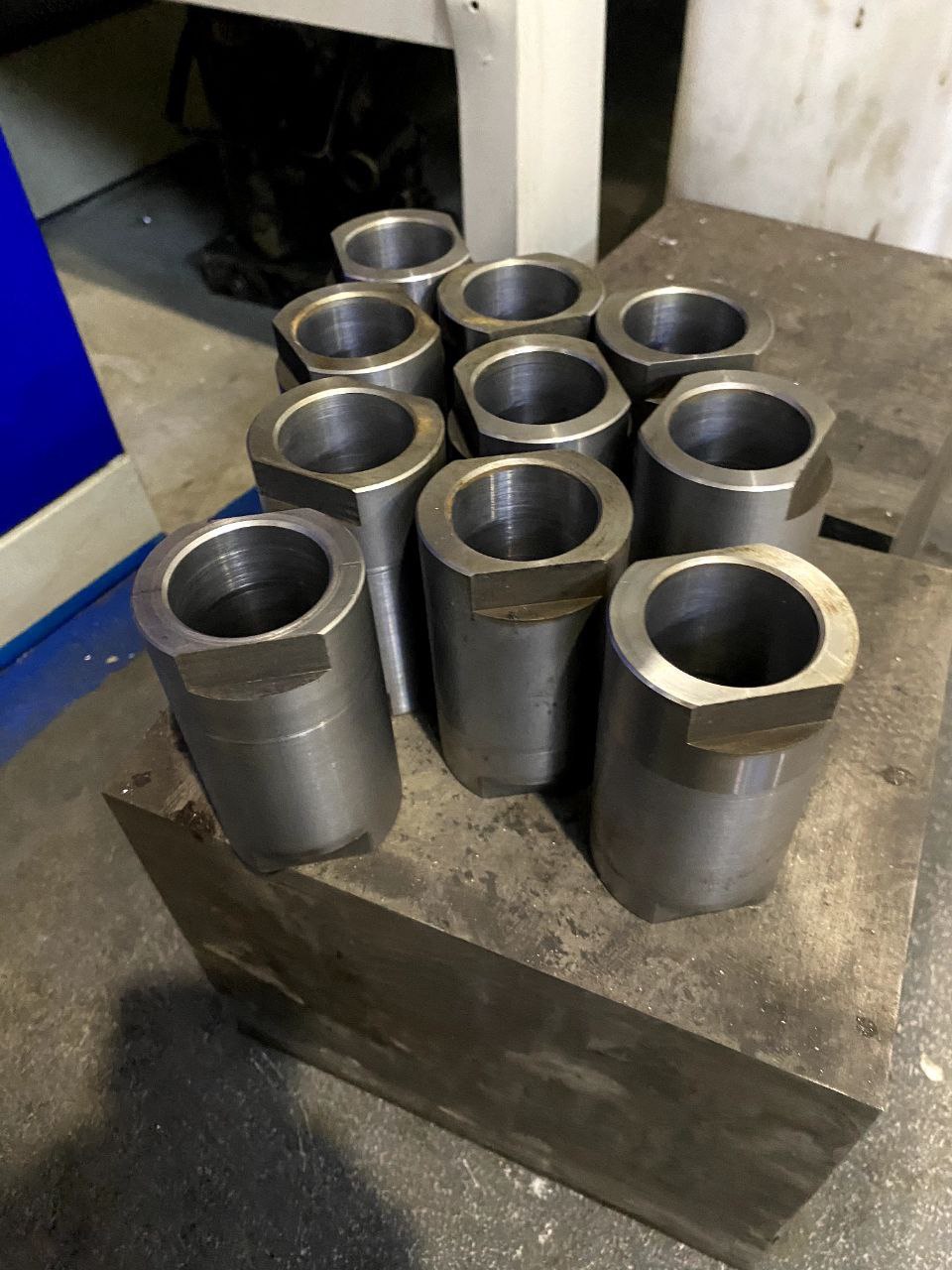

• втулки;
• футеровочные элементы;
• детали насосного оборудования;

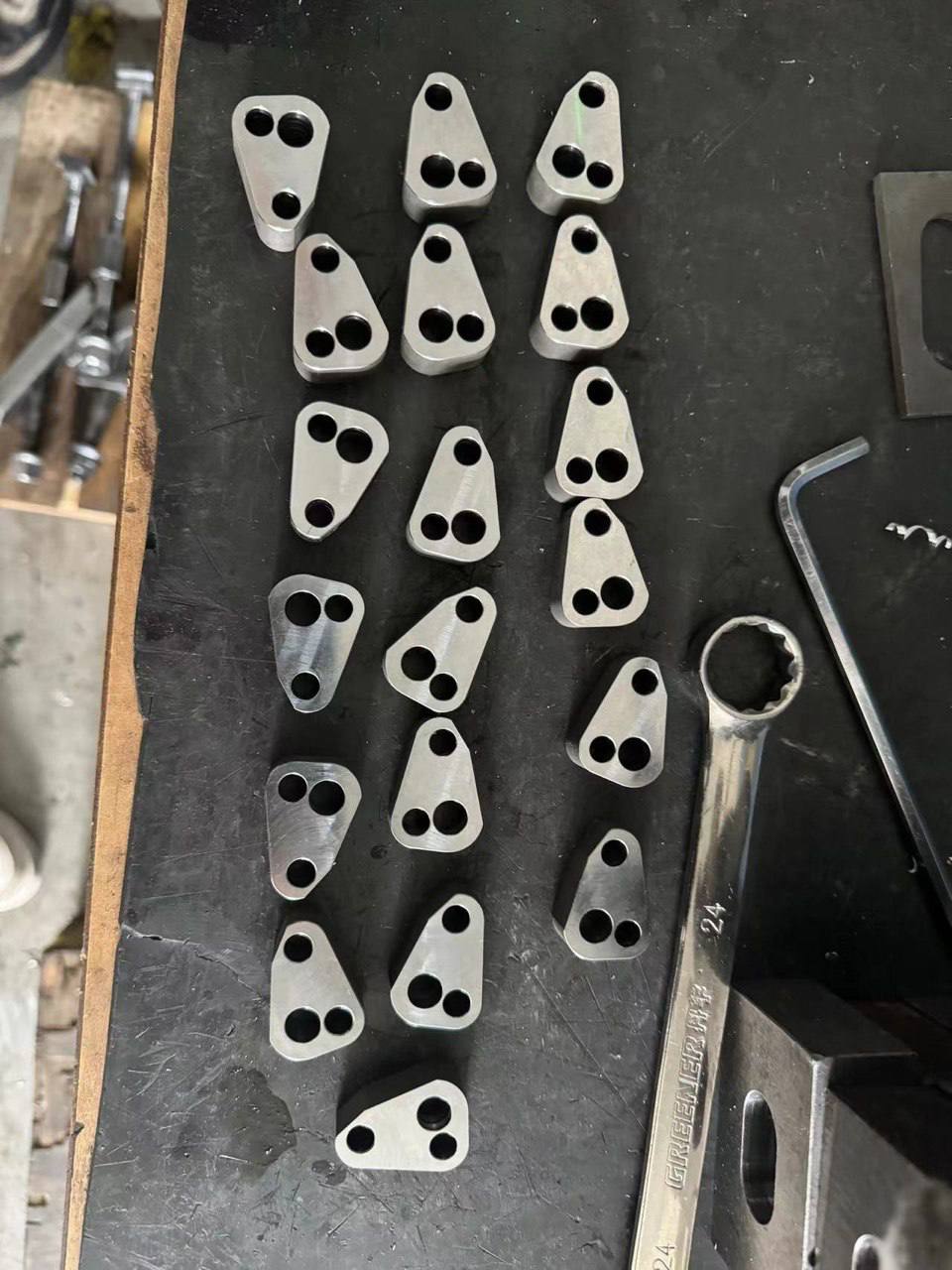

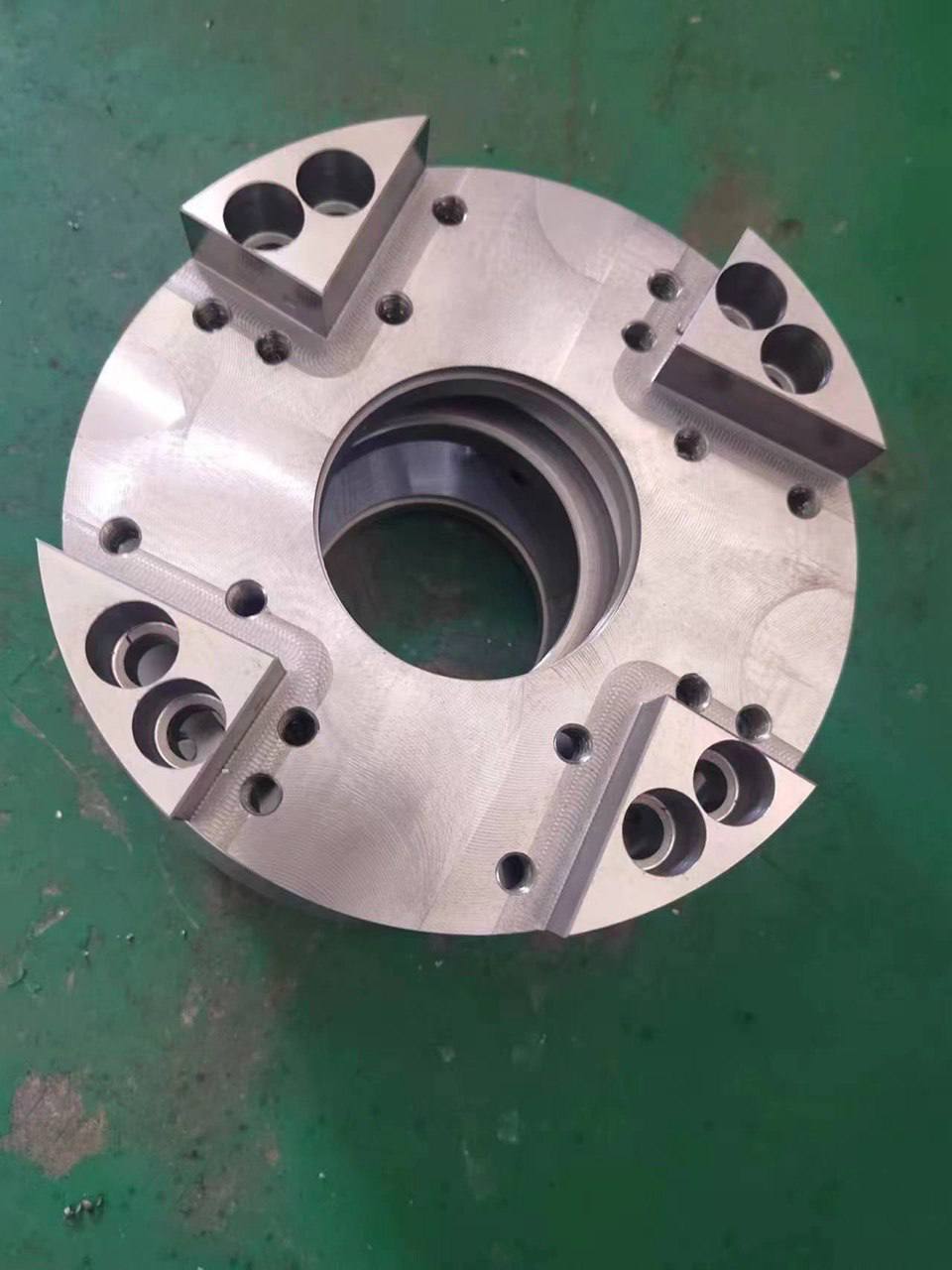

• детали станков и технологических линий;

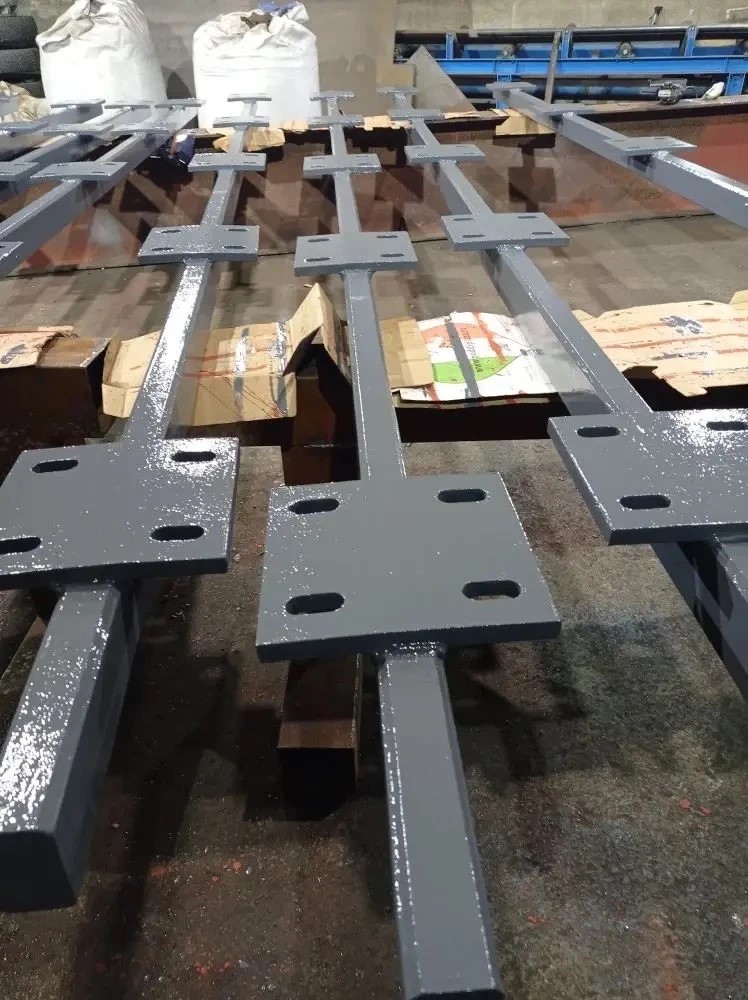

• нестандартные металлоконструкции;
• запасные части российского и импортного оборудования.

Возможно изготовление единичных изделий, ремонтных комплектов и небольших серий.
Работа со сложными и крупногабаритными деталями
Для металлургических предприятий часто требуются изделия, которые невозможно изготовить на универсальном оборудовании небольших производств.

ЧЗНО объединяет собственные производственные возможности и производственную кооперацию, что позволяет формировать технологический маршрут под конкретную деталь.
В зависимости от проекта организуем:

• токарную обработку;
• токарно-карусельную обработку;
• фрезерную обработку;
• расточные работы;
• обработку на ЧПУ;
• обработку длинномерных деталей;
• обработку деталей большого диаметра;
• сварочное производство;
• вальцовку;
• изготовление металлоконструкций;
• термическую обработку;

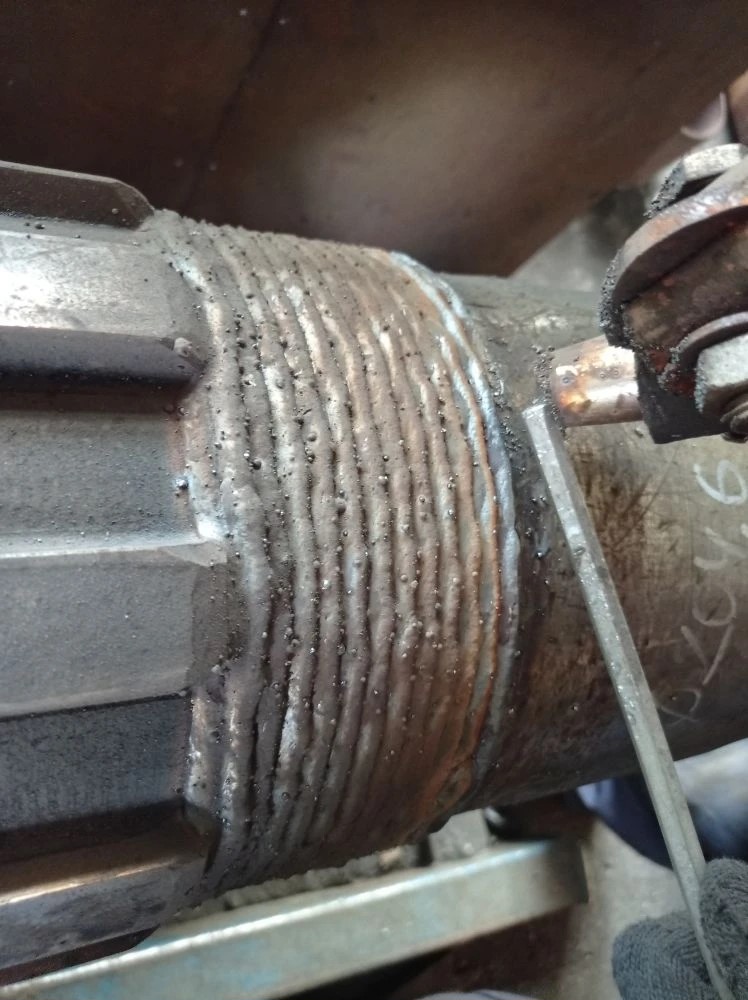

• наплавку;
• нанесение защитных покрытий;
• изготовление отливок и поковок;
• необходимые виды контроля.

Если изделие требует нескольких различных переделов, ЧЗНО может выступить единым подрядчиком и собрать их в один производственный маршрут.

Модернизация существующего металлургического оборудования
Не всегда требуется полностью менять действующее оборудование.
В ряде случаев целесообразнее доработать существующую конструкцию, заменить проблемные узлы или адаптировать оборудование под новые условия производства.
Можем выполнить:

• анализ существующей конструкции;
• переработку отдельных узлов;
• усиление элементов;
• изменение геометрии рабочих органов;
• замену устаревших приводов;
• замену гидравлических и пневматических компонентов;
• замену импортных комплектующих;
• изменение присоединительных элементов;
• повышение ремонтопригодности конструкции;
• разработку новых деталей взамен изношенных;
• подготовку обновлённой конструкторской документации.

Таким образом заказчик получает не копирование существующего решения, а возможность устранить накопившиеся конструктивные и эксплуатационные проблемы.

Работа с материалами
Подбираем технологию изготовления с учетом условий эксплуатации металлургического оборудования.

Работаем с конструкционными, легированными, нержавеющими, жаростойкими и износостойкими сталями, цветными металлами и специальными материалами.
При необходимости организуем изготовление деталей из поковок, отливок и специальных заготовок.
Замена материала выполняется после анализа назначения детали и требований конструкторской документации.
Контроль изготовления
Требования к контролю определяются конструкторской документацией и техническим заданием заказчика.
В зависимости от проекта предусматриваем:

• входной контроль материалов;
• межоперационный контроль;
• контроль геометрических размеров;
• контроль посадок и сопряжений;
• визуально-измерительный контроль;
• ультразвуковой контроль;
• капиллярный контроль;
• рентгенографический контроль;
• контроль твердости;
• контроль химического состава;
• контроль геометрии на координатно-измерительном оборудовании;
• испытания собранных узлов.

Необходимые методы контроля закладываются в технологический маршрут до начала производства.

Когда стоит обратиться в ЧЗНО
Мы особенно полезны, когда задача выходит за рамки обычной металлообработки:

• есть чертежи, но перед изготовлением их необходимо проверить;
• в КД обнаружены ошибки;
• документация устарела;
• чертежи существуют только в 2D;
• часть документации отсутствует;
• оборудование многократно ремонтировалось и отличается от первоначальных чертежей;
• необходимо восстановить деталь по образцу;
• зарубежный производитель прекратил поставки;
• требуется импортозамещение;
• комплектующие сняты с производства;
• необходимо изменить конструкцию оборудования;
• требуется изготовление крупногабаритной детали;
• разные производители готовы выполнить только отдельные операции;
• необходимо изготовить единичное сложное изделие или небольшую серию.

От чертежа до готового оборудования
Работа начинается с анализа исходных данных.
Заказчик может передать:

• чертежи;
• сборочную документацию;
• 3D-модель;
• техническое задание;
• иностранную документацию;
• архивные чертежи;
• фотографии;
• существующую деталь или узел.

Инженеры ЧЗНО оценивают комплектность документации и технологичность конструкции.
При необходимости дорабатываем КД, создаём 3D-модель и согласовываем изменения.
После этого формируем технологию производства, изготавливаем детали, выполняем необходимые операции, организуем контроль и сборку.

В результате заказчик получает готовое изделие и согласованный комплект документации для дальнейшей эксплуатации и последующих заказов.

Производство оборудования для металлургии в Челябинске

Челябинский завод нестандартного оборудования специализируется на изготовлении нестандартного оборудования и деталей для промышленных предприятий.
Для металлургических заводов выполняем изготовление оборудования по чертежам, доработку конструкторской документации, реверс-инжиниринг, импортозамещение оборудования, изготовление запасных частей и крупногабаритную механическую обработку.
Работаем с единичными и нестандартными задачами, когда требуется не просто найти свободный станок, а предварительно разобраться в конструкции изделия и организовать полный производственный маршрут.
Если у вас есть старые, неполные или требующие доработки чертежи, отправьте их на предварительную оценку. Определим, можно ли запускать изделие в производство сразу и какие изменения необходимо внести в документацию.
