Производственные здания
Защита кровли, фасадов, проёмов и отдельных уязвимых зон.
Инженерная физическая защита
Проектирование инженерной защиты промышленных объектов от БПЛА
Разрабатываем защитные металлоконструкции, сетчатые системы, экраны, шторы и комбинированные решения под конкретный объект.
От исходных данных и концепции — до рабочей документации, изготовления и комплектации.
Если готового ТЗ нет — начнём с планов объекта, фотографий, видео и описания того, что необходимо защитить.
Объект → ограничения → конструктивная схемаКонцептуальная визуализация возможного решения
Объект определяет решение
Решение зависит от объекта
Сначала определяем, что необходимо защитить, как работает площадка и какие ограничения нельзя нарушить.
Резервуары и ёмкости
Отдельные защитные конструкции или общий защитный контур.
Технологическое оборудование
Локальные конструкции для наиболее важных агрегатов и узлов.
Энергетическое оборудование
Трансформаторы, распределительные устройства и открытое оборудование.
Склады
Защита зданий, ворот, зон погрузки и открытых площадок.
Открытые площадки
Пространственные конструкции, экраны и комбинированные решения.
Окна и проёмы
Стационарные и подвижные металлические шторы и экраны.
Периметр объекта
Барьерные конструкции для отдельных направлений и зон.
Системный подход
Защита промышленного объекта — это не одна сетка
На одном предприятии могут потребоваться разные решения для разных участков.
Над оборудованиемСетчатая конструкция
Вокруг резервуараОтдельный каркас
Для окнаМеталлическая защитная штора
Для агрегатаЛокальный экран
Для периметраБарьерная конструкция
Для площадкиПространственный защитный контур
Сначала рассматриваем объект целиком, затем определяем, что рационально защищать и каким способом.
Варианты конструкций
Виды инженерной физической защиты
Защитные металлоконструкции
Каркасы, пространственные конструкции, навесы и опорные системы.
Сетчатые системы
Защитное поле с предусмотренным проектом заполнением.
Экраны
Отдельно стоящие или присоединённые защитные конструкции.
Металлические шторы
Сдвижные, раздвижные и другие решения для проёмов.
Локальные укрытия
Для отдельного агрегата или наиболее критичной части объекта.
Барьерные конструкции
Металлические, модульные или комбинированные решения.
Насыпные системы
Габионы, бастионные и аналогичные конструкции, если они подходят задаче.
Комбинированные решения
Несколько типов конструкций в рамках одного объекта.
Рациональный выбор
Подбираем решение, а не продаём один тип конструкции
Не всегда оптимально проектировать и изготавливать всё с нуля. Если стандартное изделие или готовая система другого производителя решает задачу эффективнее, можем предусмотреть её в проекте и организовать закупку. Если требуется нестандартное решение — разработаем конструкцию индивидуально.
СпроектироватьНестандартную конструкцию под геометрию и режим объекта.
ПодобратьГотовую систему рынка, если она подходит лучше.
ИнтегрироватьНесколько видов защиты в единую схему объекта.
Старт без готового проекта
Есть объект и задача — этого достаточно для начала
Пришлите то, что уже есть. Если информации недостаточно, определим, какие данные необходимо собрать дополнительно.
- Генеральный план
- Планы зданий
- Чертежи
- Фотографии
- Видео
- 3D-модель
- Размеры
- Описание объекта
- Перечень оборудования
- Технические требования
Предпроектная проработка
Сначала определяем концепцию
До выпуска рабочей документации фиксируем границы задачи и сравниваем возможные конструктивные схемы.
1. Исходные данныеИзучаем объект и требования.
2. ОграниченияЗдания, проезды, технология и эксплуатация.
3. ВариантыВозможные конструктивные решения.
4. КонцепцияПринципиальная схема защиты.
5. ОценкаПроектирование, материалы, производство и монтаж.
6. Техническое заданиеВыбранное решение и границы проекта.
Результат проектирования
Разрабатываем рабочее инженерное решение
В зависимости от задачи проект может включать:
- 3D-модель
- Конструктивную схему
- Металлокаркас
- Узлы
- Опорные конструкции
- Элементы крепления
- Спецификации
- КМ
- КМД
- Ведомости материалов
- Расчёты
- Требования к заполнению
- Монтажные решения
- Данные для фундаментов
- Данные для смежных разделов
Состав проекта определяется техническим заданием.
Инженерные ограничения
Что учитывается при проектировании
Объект и эксплуатация
Размеры объектаСуществующие конструкцииТехнологические проходыПроездыОбслуживание оборудованияРемонтЭвакуационные путиДоступ к оборудованию
Нагрузки и реализация
Пожарная безопасностьПромышленная безопасностьВетровые нагрузкиСнеговые нагрузкиКлиматический районМонтажЗамена повреждённых элементовСмежные разделы
Резервуарные парки
Защита резервуаров и резервуарных парков
Три возможные концепции показаны как примеры. Конкретная схема определяется после изучения объекта, технологических ограничений и требований заказчика.
Отдельная конструкция
Индивидуальная защита одного резервуара.
Возможный вариант технического решения
Общий защитный контур
Конструкция для группы резервуаров или технологической зоны.
Возможный вариант технического решения
Комбинированное решение
Разные конструкции для резервуаров, насосных, эстакад и узлов.
Возможный вариант технического решения
Проектирование в работе
Собственная разработка ЧЗНО
Защитные металлические шторы для проёмов
Для окон, ворот, технологических проёмов и участков, которые нельзя постоянно закрыть стационарной конструкцией.
СтационарныеПостоянное закрытие выбранной зоны.
ПодвижныеСдвижные, раздвижные или секционные схемы.
ИндивидуальныеПод геометрию и режим конкретного проёма.
Техническая схемаДля публикации раздела требуется реальный материал проекта ЧЗНО
Защитные барьеры
Барьерные и модульные защитные конструкции
Металлические барьеры, модульные и контейнерные решения, насыпные конструкции, габионы и защитные стены. Конфигурация определяется задачей и ограничениями объекта.

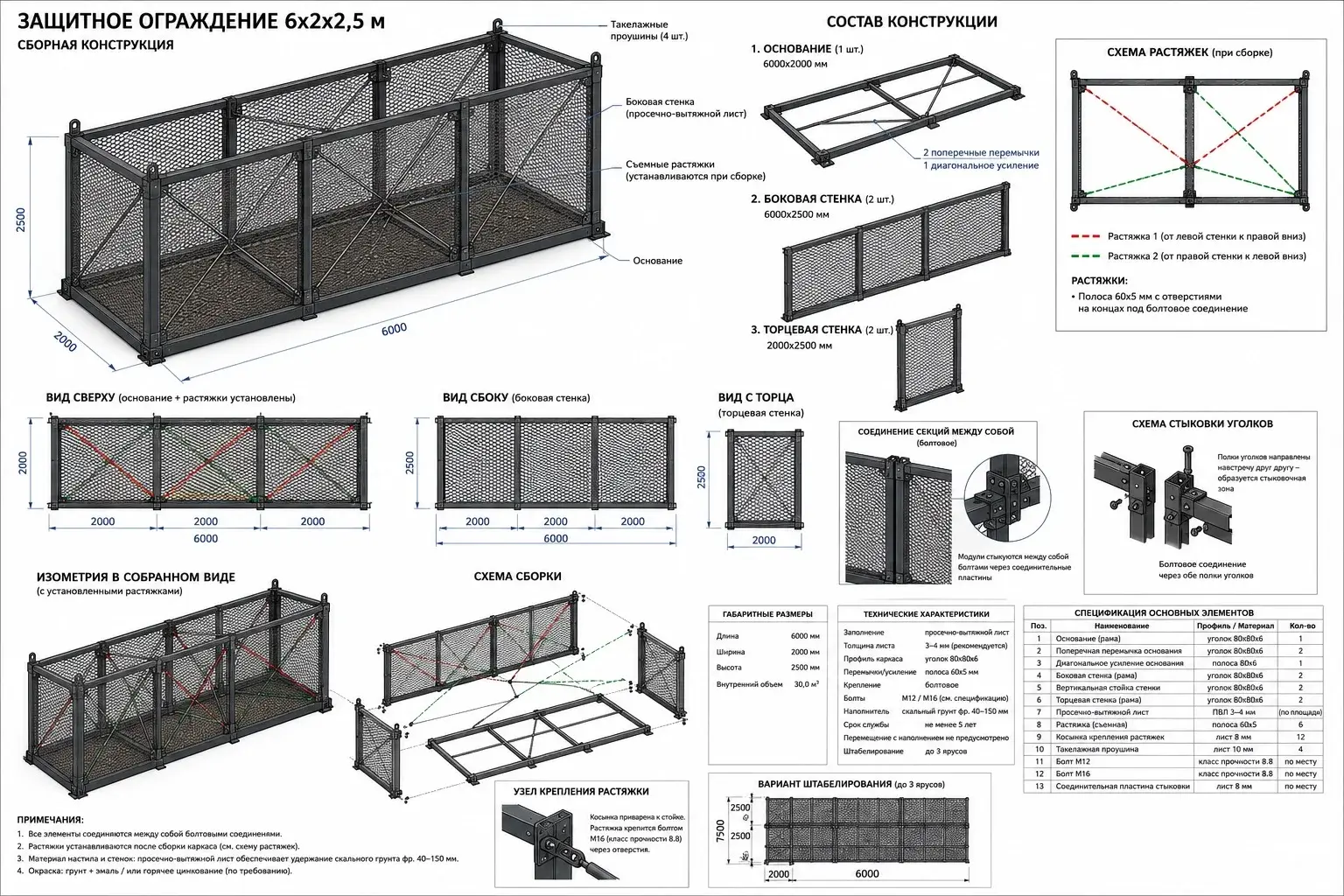

Материал опубликован в каталоге ЧЗНО. Пример модульной конструкции; не является универсальным решением для каждого объекта.
Продолжение проекта
Проект можно продолжить изготовлением
Документация
Подготовить производственный комплект.
Закупка
Организовать закупку металла и готовых компонентов.
Изготовление
Изготовить металлоконструкции и сформировать комплект поставки.
Реализация
Организовать доставку, привлечь монтажную организацию и сопровождать монтаж.
Для реализации проекта используем собственные и партнёрские производственные мощности, поставщиков и специализированную кооперацию.
Нормативная база
Применимость требований определяет проект
СП 542.1325800.2024
При разработке учитываем применимые требования СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования», строительных норм, требования промышленной, пожарной и иной безопасности в зависимости от объекта. Если требуется специализированное заключение, экспертиза или расчёт профильной организации, привлекаются соответствующие специалисты.
Этапы работы
От заявки до реализации
1. Заявка
2. Исходные данные
3. Предварительный анализ
4. Концепция
5. Техническое задание
6. Проектирование
7. Расчёты
8. Рабочая документация
9. Изготовление / закупка
10. Монтаж при необходимости
NDA
Конфиденциальность
Работаем с чувствительной технической информацией
При необходимости до передачи планов, чертежей и технической информации можем оформить соглашение о конфиденциальности. Не публикуем информацию об объектах и заказчиках без согласования.
Оценить объект
Получить предварительную инженерную оценку
Ответьте на несколько вопросов. Точный адрес на первом этапе не нужен.
Почему ЧЗНО
Инженерная задача важнее каталога изделий
Начинаем с задачи
Не привязываем заказчика к одному изделию.
Нестандартные конструкции
Проектируем под существующую промышленную площадку.
Инженерная компетенция
Механика, металлоконструкции и привлечение профильных специалистов.
Связь с производством
Учитываем возможность изготовления ещё на стадии разработки.
Готовые решения рынка
Используем их, когда изготовление с нуля не имеет смысла.
Несколько типов конструкций
Проектирование, комплектация и организация реализации.
FAQ
Частые вопросы
Можно обратиться без готового проекта?
Да. Начнём с имеющихся исходных данных и определим следующий этап.
Можно начать только с фотографий объекта?
Да, для первичного обсуждения этого может быть достаточно.
Вы только проектируете?
Нет. В зависимости от проекта можем организовать изготовление, закупку компонентов и дальнейшую реализацию.
Можно использовать готовые системы других производителей?
Да. Если стандартное решение подходит лучше, можем предусмотреть его в общей концепции.
Работаете с резервуарами?
Да. Схема определяется после изучения объекта, технологических ограничений и требований заказчика.
Можно разработать защиту окон и ворот?
Да. Проектируем стационарные и подвижные металлические шторы и экраны.
Делаете металлоконструкции?
Да. При реализации используем собственные и партнёрские мощности и специализированную кооперацию.
Работаете по России?
Да. Формат обследования, проектирования и реализации зависит от объекта.
Сколько стоит защита объекта?
Стоимость зависит от размеров объекта, выбранной конструктивной схемы, нагрузок, состава документации, материалов, условий производства и монтажа. Для предварительной оценки необходимы планы, размеры или фотографии объекта.
По каким нормативам проектируется конструкция?
Нормативная база определяется типом объекта и составом проекта. При необходимости учитываются применимые положения СП 542.1325800.2024 и других действующих нормативных документов.
Следующий шаг
Покажите объект — предложим, с чего начать
Пришлите план, фотографии, видео или техническое задание. Определим, какие исходные данные нужны и какой вариант дальнейшей проработки рационален.
