U-образная радиационная труба HOU TORNG для ПАО «ММК-Метиз»

Проект: U-образная радиационная труба HOU TORNG для ПАО «ММК-Метиз»
Радиационная труба в сборе — это специальный теплообменный элемент, применяемый в термических печах для обогрева рабочей зоны за счёт излучения тепла от проходящих внутри труб газов.

Технические параметры
Материал: жаростойкая сталь, стойкая к термоциклам и масштабообразованию
Результат: Проект выполнен ЧЗНО

Компетенция ЧЗНО: оборудование для металлургии; изготовление по чертежам заказчика.

Назначение и применение

Инженерная задача

Требовалось выполнить проект «U-образная радиационная труба HOU TORNG для ПАО «ММК-Метиз»» для направления «Металлургия». Объект относится к категории «Специальное оборудование», вид работ — «Изготовление по чертежам заказчика». После прекращения поставок и износа оборудования заказчик обратился к ЧЗНО с задачей изготовить аналог изделия с сохранением геометрии, температурной стойкости и монтажных размеров. Необходимо восстановить оборудование или изношенные детали.

Проект в деталях

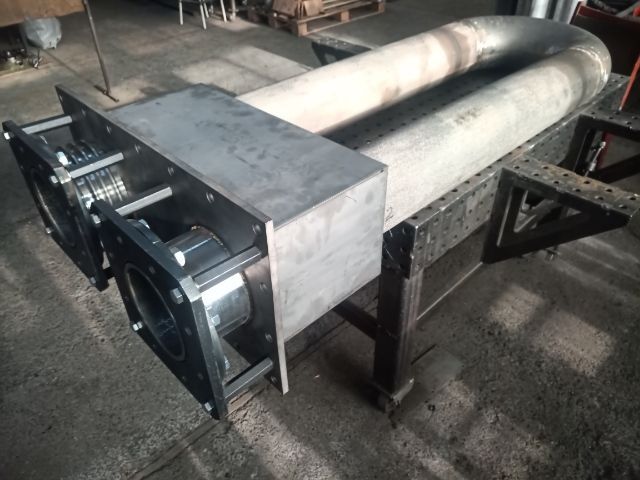

изделия Радиационная труба в сборе — это специальный теплообменный элемент, применяемый в термических печах для обогрева рабочей зоны за счёт излучения тепла от проходящих внутри труб газов. В данном случае речь шла об U-образной радиационной трубе, которая использовалась в составе линии термической обработки металлоизделий на предприятии ММК-Метиз. Оригинальный производитель Изначально изделие поставлялось компанией HOU TORNG ENGINEERING CO., LTD. (HTE) — Тайвань, специализирующейся на печах и трубах для высокотемпературных процессов. Это расчёт на температурные поля, термостойкость, стабильность формы.

Ключевые сложности

Конструкция: фланцевое крепление с точной посадкой, сварка герметичного кожуха, термоизоляция.
Требования: температурная устойчивость > 1100 °C, циклическая термостойкость, геометрическая стабильность.
Заказчик отметил надёжность и геометрическую точность при установке.

Принятое решение

Выполняем услуги Реверс-инжиниринга, 3D-сканирование, разработаем конструкторскую документацию или адаптируем устаревшие советские чертежи под современное производство. Разрабатываем российские аналоги импортного оборудования, выполняем локализацию производства, реверс-инжиниринг и последующее изготовление, с монтажом и сервисным сопровождением.

Выполнение работ

Работы выполнялись по согласованной документации и последовательности операций. Изменения, влияющие на геометрию и сопряжения, подлежали техническому согласованию.

Контроль

Контроль и испытания выполнялись с учётом требований проекта: – контроль геометрии и испытания на герметичность.

Результат

Работы завершены в рамках согласованных исходных данных. Соответствие результата определяется требованиями КД или ТЗ и результатами приемочного контроля.
