Центрирующая тележка для сборки пресс-форм

Проект: Центрирующая тележка для сборки пресс-форм

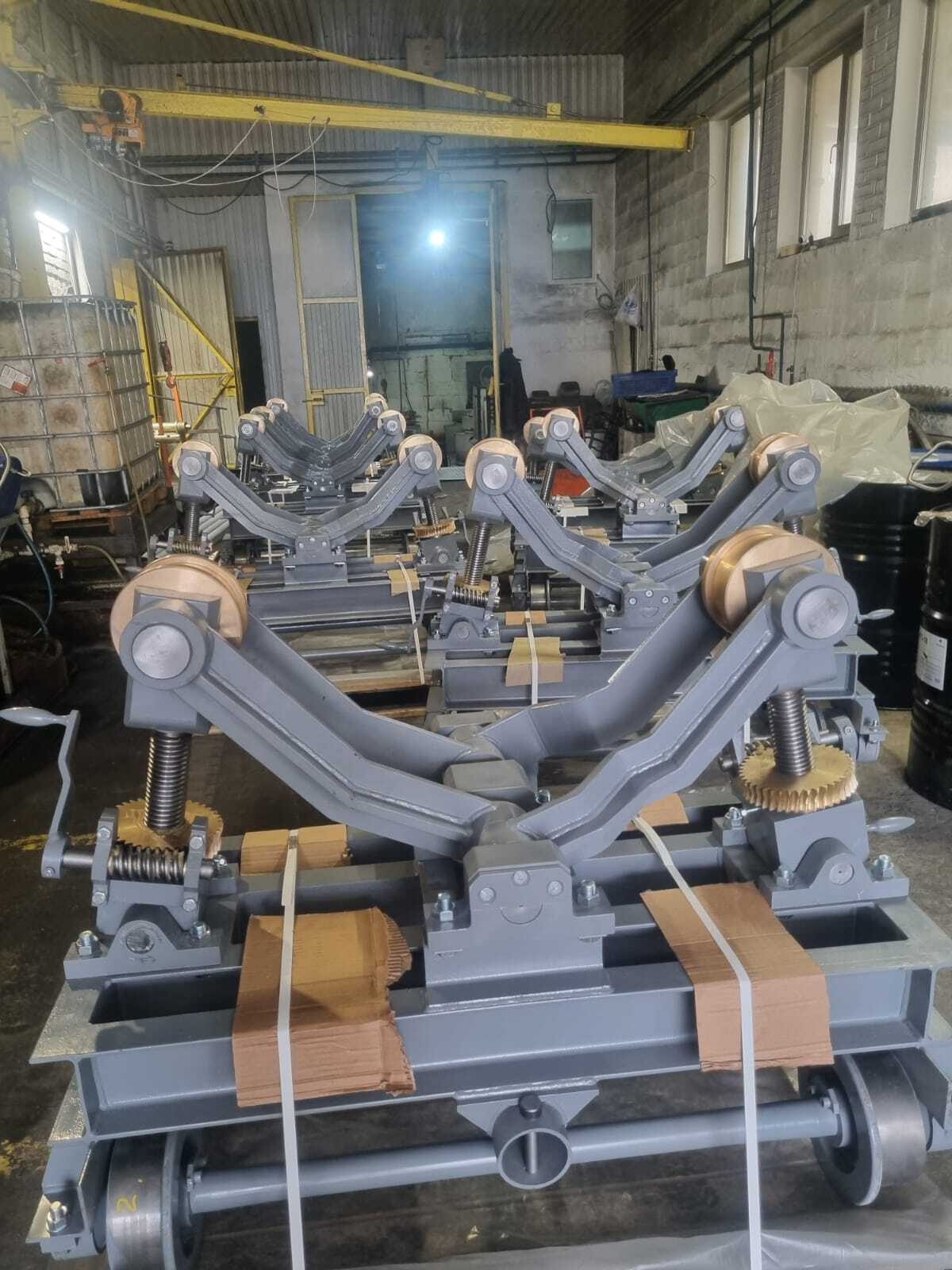

Тележка представляет собой два независимых устройства на колесной паре, соединённых связью и предназначенных для центровки камер пресс-форм при сборке и юстировке тяжёлых литейных и штамповых сборок.

Технические параметры
Материал: чугун, лист сталь 15 мм, бронза (червячные пары)
Масса: 1130 кг
Габариты: 4385 × 1325 × 1290 мм
Количество изделий: 3 тележки
Точность: до IT7
Срок изготовления: 3 месяца

Ключевой факт: 1130 кг · 4385 × 1325 × 1290 мм · чугун, лист сталь 15 мм, бронза (червячные пары) · 3 тележки
Результат: Проект выполнен ЧЗНО

Компетенция ЧЗНО: изготовление пресс-форм; реверс-инжиниринг.

Назначение и применение

Инженерная задача

Требовалось выполнить проект «Центрирующая тележка для сборки пресс-форм» для направления «Химическая промышленность». Объект относится к категории «Специальное оборудование», вид работ — «Реверс-инжиниринг». Тележка представляет собой два независимых устройства на колесной паре, соединённых связью и предназначенных для центровки камер пресс-форм при сборке и юстировке тяжёлых литейных и штамповых сборок. Дефицит проката нужной толщины (15 мм).

Проект в деталях

Исходные данные Проект основан на советских чертежах, не имевших полной актуальной документации. Для подобных заказов ЧЗНО связывает инженерную и производственную части проекта: требования заказчика переводятся в последовательность операций и понятный план контроля. В этом проекте применялись подтверждённые исходными материалами решения: Большинство поставщиков предлагали 14 или 16 мм — ЧЗНО закупил точный лист и выполнил гибку на собственном производстве. Для похожей пресс-формы необходимо определить материал формообразующих деталей, геометрию полостей, рабочее давление, требования к герметичности и программу испытаний. Для расчёта аналогичной задачи можно направить чертёж, комплект КД, 3D-модель, фотографии или образец существующего изделия.

Ключевые сложности

Габариты (Д×Ш×В): 4385 × 1325 × 1290 мм.
Обеспечена точная мехобработка на станках с допуском до IT7.
Резка и гибка листа 15 мм под точную геометрию рычагов.

Принятое решение

Реализация проекта «Центрирующая тележка для сборки пресс-форм» демонстрирует опыт ЧЗНО: реверс-инжиниринг для промышленного заказчика и направление «изготовление пресс-форм».

Выполнение работ

Выполнено в кратчайшие сроки — экономия на бронзе 25% ниже рыночных цен.
Изготовление червячной пары и винта — проект, отливка, мехобработка.
Изготовлено 3 тележки, изделие принято заказчиком.

Контроль

Контроль и испытания выполнялись с учётом требований проекта: Работа велась в кооперации с тремя производственными площадками под контролем ЧЗНО.

Результат

Работы завершены в рамках согласованных исходных данных. Соответствие результата определяется требованиями КД или ТЗ и результатами приемочного контроля.
