Результаты проектов компании ООО "ЧЗНО"

Система переключения потока: течка и переключатели

Проект: Система переключения потока: течка и переключатели
Оборудование предназначено для распределения потока порошкообразных веществ в технологических линиях.
Результат: Проект выполнен ЧЗНО

Компетенция ЧЗНО: оборудование для металлургии; изготовление по чертежам заказчика.

Назначение и применение

Инженерная задача

Требовалось выполнить проект «Система переключения потока: течка и переключатели» для направления «Металлургия». Объект относится к категории «Специальное оборудование», вид работ — «Изготовление по чертежам заказчика». Оборудование предназначено для распределения потока порошкообразных веществ в технологических линиях. Требовалось соответствие точности по стандартам 60-х годов.

Проект в деталях

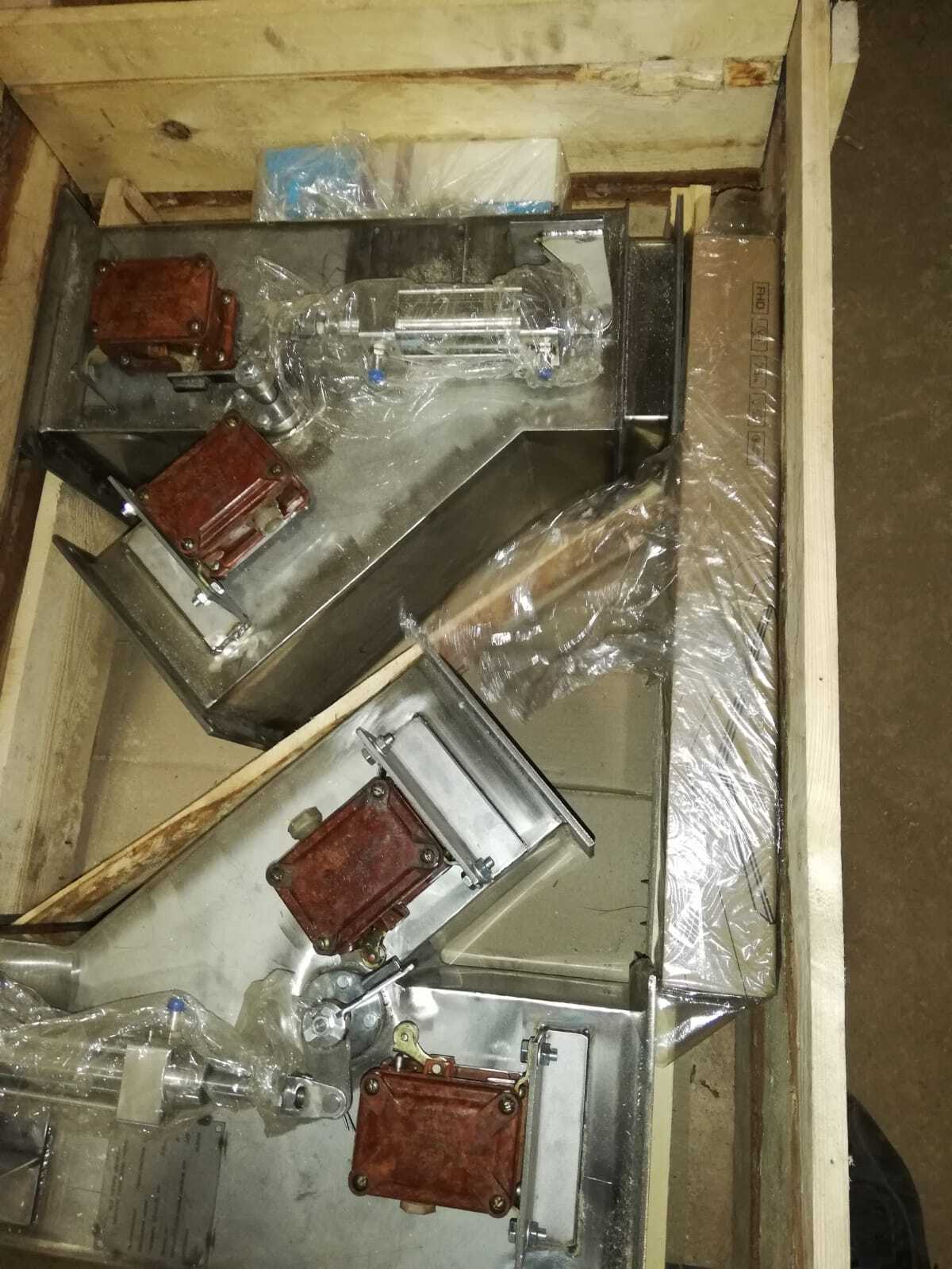

Течка — наклонная труба квадратного сечения с пневмоприводом, переключающим поток между двумя выходами. Переключатель — корпус с внутренним шибером, также управляемым с помощью пневмоцилиндра. Архивные чертежи 1962 года Скан-копии выцветшие, размытые; Много несогласованных размеров; Указаны устаревшие материалы и ГОСТы; Требовалось соответствие точности по стандартам 60-х годов. Запрет на упрощение конструкции Течка должна была иметь герметичный замкнутый контур; По чертежам предполагалась чеканка, а не сварка — дорого, сложно, неэффективно; Попытка упростить конструкцию встречала сопротивление заказчика. Решение: Убедили заказчика применить один сварной шов вместо чеканки, сохранив функциональность и снизив стоимость.

Ключевые сложности

Течка должна была иметь герметичный замкнутый контур.
По чертежам предполагалась чеканка, а не сварка — дорого, сложно, неэффективно.
Необходимо было обеспечить идеальную геометрию и герметичный шов.

Принятое решение

Решение: Инженеры провели детальную проверку всех размеров, подобрали современные аналоги и согласовали изменения с заказчиком.

Выполнение работ

Работы выполнялись по согласованной документации и последовательности операций. Изменения, влияющие на геометрию и сопряжения, подлежали техническому согласованию.

Контроль

Контроль и испытания выполнялись с учётом требований проекта: Проведены испытания герметичности, оборудование успешно принято.

Результат

Работы завершены в рамках согласованных исходных данных. Соответствие результата определяется требованиями КД или ТЗ и результатами приемочного контроля.
