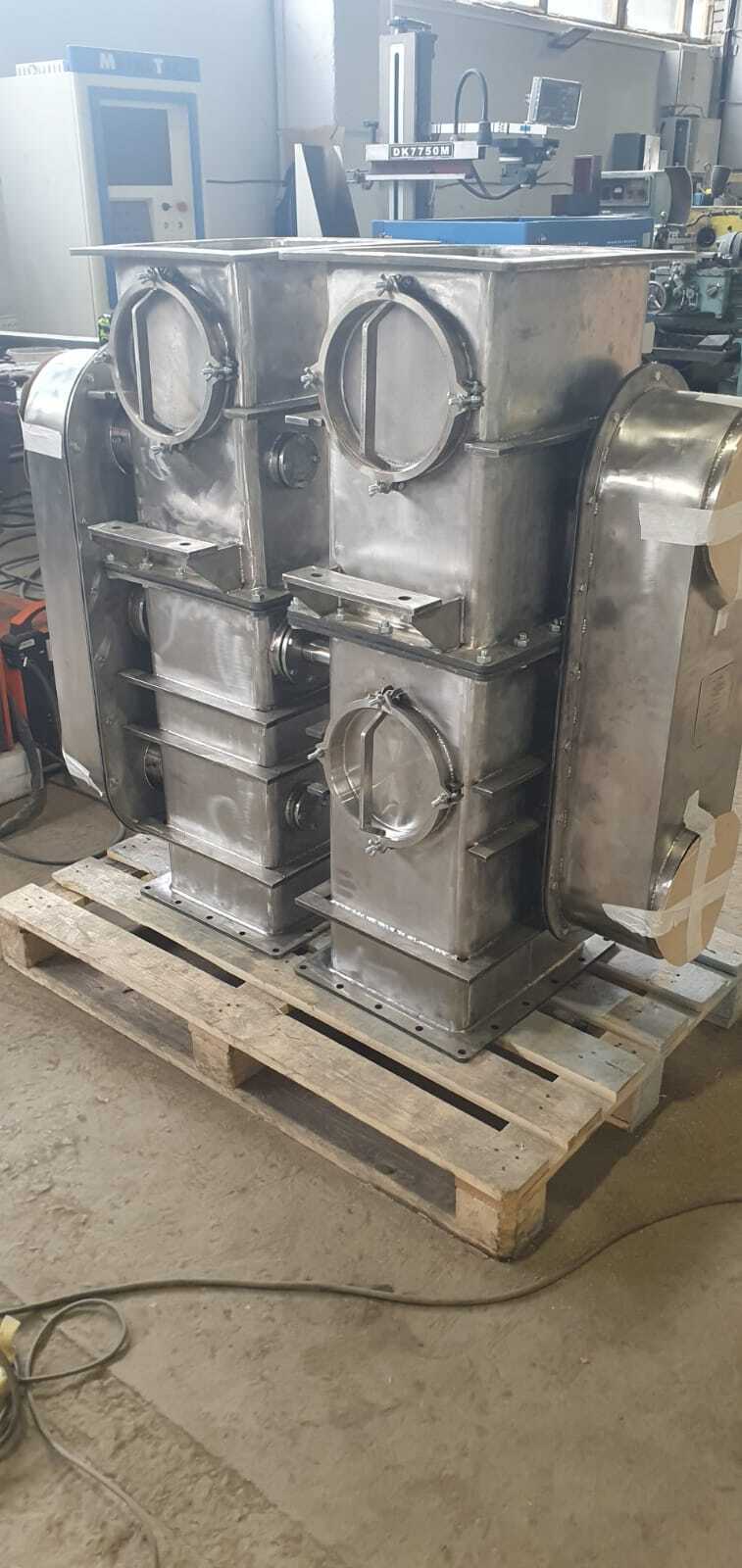

Шлюзовый затвор для ППЗ

Требовалось выполнить проект «Шлюзовый затвор для ППЗ» для направления «Химическая промышленность». Объект относится к категории «Специальное оборудование», вид работ — «Реверс-инжиниринг». После построения 3D-модели потребовалось полное пересогласование значительной части деталей. Некоторые комплектующие были заменены на более доступные аналоги — без потери качества и надёжности.

️ Главная техническая сложность Изготовление захлопок — ключевых рабочих элементов — стало вызовом: Не было исходных данных по конструкции; Стартовали практически «вслепую», ориентируясь на фото, размеры и принцип действия; Необходимо было обеспечить герметичность при вакууме до 90%, что потребовало высокой точности сопряжения поверхностей. Самая сложная геометрия Горловины с ответной частью захлопки: Важно было добиться плотного и стабильного прижатия; Работали с деформируемыми элементами в условиях пониженного давления; Геометрия требовала минимальных зазоров при сохранении подвижности. Как мы «взломали» решение, ключевой инженерный шаг: Мы изменили конструкцию ответного кольца — вместо листовой заготовки применили токарную деталь с фаской, что: Упростило сборку, Повысило точность, Обеспечило герметичное и стабильное соединение. Особенно в ВПК и химической промышленности, где требуется: Герметичность, Работа под вакуумом, Долговечность, Коррозионная стойкость. Обратитесь в ЧЗНО Если у вас есть устаревшее оборудование, разрозненные чертежи или просто образец на руках — мы восстановим, улучшим и изготовим под ключ.

• Необходимо было обеспечить герметичность при вакууме до 90%, что потребовало высокой точности сопряжения поверхностей.
• Работали с деформируемыми элементами в условиях пониженного давления.
• Геометрия требовала минимальных зазоров при сохранении подвижности.
• Производство затворов и оборудование из нержавейки — ключевые технологии.

В процессе реверс-инжиниринга изделия были выявлены значительные несоответствия в чертежах. До запуска производства специалисты анализируют исходные данные, фиксируют критические размеры, сопряжения и требования к приёмке, затем формируют технологический маршрут под конкретное изделие.

• Изготовление захлопок — ключевых рабочих элементов — стало вызовом.

Контроль проводился по требованиям КД или ТЗ. Проверялись критические размеры, геометрия и параметры, влияющие на сборку и эксплуатацию.

Работы завершены в рамках согласованных исходных данных. Соответствие результата определяется требованиями КД или ТЗ и результатами приемочного контроля.
