Опорное основание 8 метров 13 тонн для РЛС ПВО по чертежам АФЕК

Требовалось выполнить проект «Опорное основание для РЛС ПВО по чертежам АФЕК» для направления «ВПК». Объект относится к категории «Металлоконструкции», вид работ — «Изготовление по чертежам заказчика». Изделие выполнено в соответствии с чертежом АФЕК.301318.321СБ и предназначено для работы в составе специального оборудования. Главная инженерная задача проекта — обеспечить идеальное сопряжение фланцев, с точностью 1мм.

Изделие произведено в соответствии с КД АФЕК.301318.321СБ с соблюдением требований по геометрии, прочности, сварным соединениям и допускам Изготовление опорного основания под РЛС диаметром более 4 метров и высотой около 10.

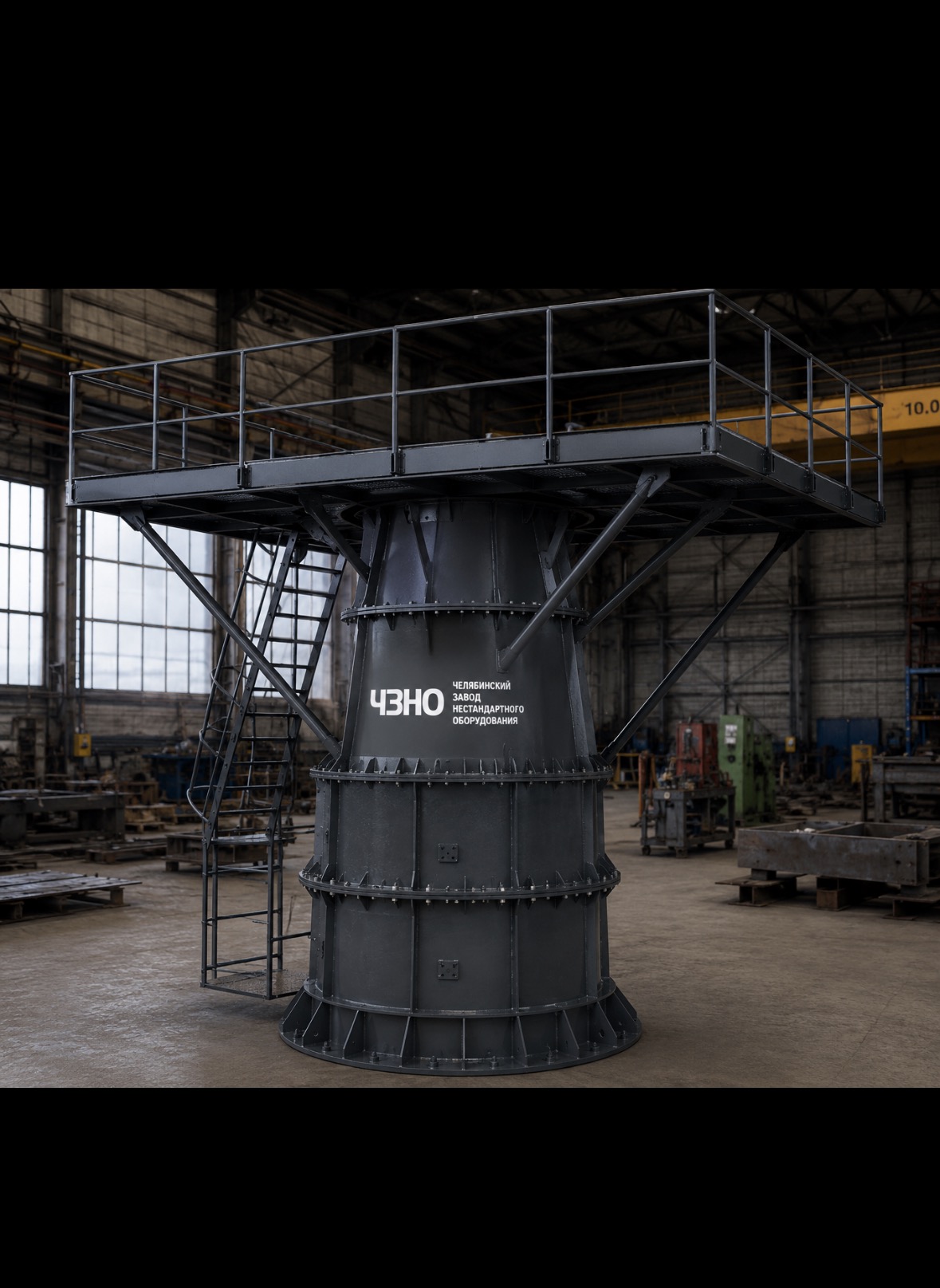

ООО «ЧЗНО» изготовило крупногабаритное опорное основание для размещения радиолокационной станции по конструкторской документации заказчика. Что было выполнено В рамках проекта изготовлено опорное основание большого диаметра с обработанными фланцевыми соединениями, обеспечивающими точную установку оборудования и передачу нагрузок на несущую конструкцию. На практике именно требования к точности стали самой сложной частью проекта. Опорное основание служит несущей конструкцией для радиолокационной станции, которая имеет большую площадь и значительную парусность. При эксплуатации оборудование постоянно испытывает ветровые нагрузки, а также динамические нагрузки, возникающие при повороте антенного комплекса.

Инженеры ЧЗНО проверили исходные данные и сформировали применимый производственный маршрут. Операции и контрольные точки согласовали с учетом назначения изделия.
Было задействовано 4 компании по кооперации.

Было принято решение изготовить обечайки с припуском, чтобы после сварки провести заверку на большом карусельном станке.
Вальцовка давалась сложно, станок производства Италия не справился с задачей, пришлось искать замену.
Во время изготовления критические повреждения получила основная цеховая лебедка, логистику по цеху пришлось выполнять автокраном.
Во время танспортировки были допущены замятия, которые потом мы были вынуждены прокатывать повторно.
В процессе изготовления крышки, которая крепилась к верхней площадке, был выявлен неверный типоразмер, что привело к необходимости исправления площадки.
Сварка и термическое воздействие дало неровность фланцев. Соединение проверялось линейкой толщиной 1мм, проверку не прошло. Припуски и обработка поверхности на дорогостоящем карусельном станке была оправдана.
Во время покраски было выявлено критическое несоответствие поставленной краски, было принято решение повторной пескоструйной обработки и замены краски.
Во время пескоструйной обработки последней обечайки возникла поломка основного элемента компрессора, остаток работы пришлось выполнять у соседей.

Одна из основных проблем была именно в транспортировке, так как во время топливного кризиса цена доставки возрастала до х6 раз.

А также, по условиям договора, за нами была разгрузка на территории заказчика, был нанят кран, оформлены пропуска на закрытый объект в Московоской области.

ООО «ЧЗНО» выполнило изготовление опорного основания под радиолокационную станцию (РЛС) по конструкторской документации заказчика.
Изготовление опорного основания под РЛС диаметром более 2 метров.
ООО «ЧЗНО» изготовило крупногабаритное опорное основание для размещения радиолокационной станции по конструкторской документации заказчика.
