Циклон D300 с пневмозатвором

Требовалось выполнить проект «Циклон D300 с пневмозатвором» для направления «Химическая промышленность». Объект относится к категории «Оборудование», вид работ — «Изготовление по чертежам заказчика». Требовалась переоценка допусков и повторная детализация — с учётом доступных станков и современных сплавов. Сложная мехобработкаБольшие фланцы соединений требовали прецизионной обработки.

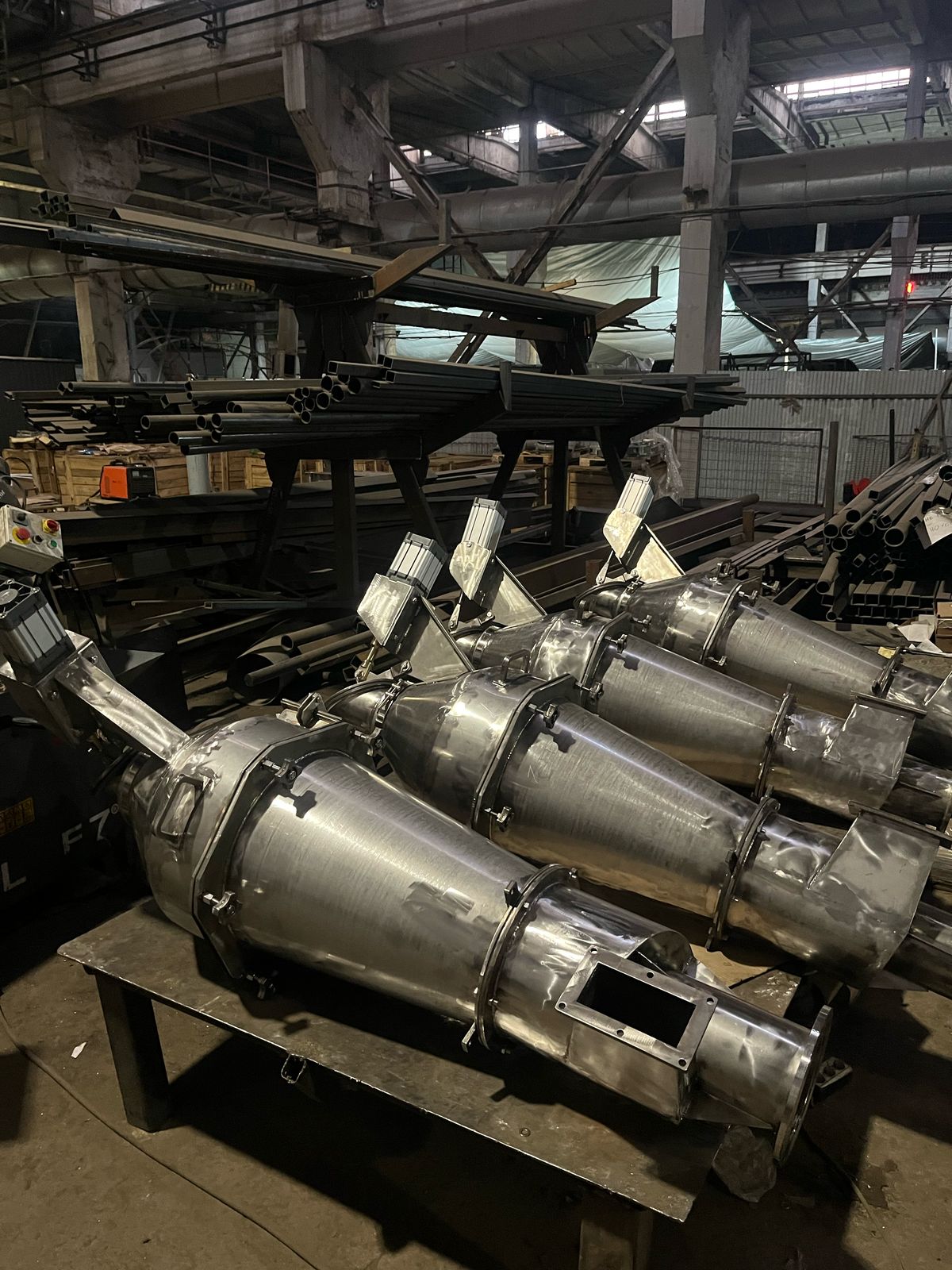

изделия Циклон D300 — это очиститель воздуха циклонного типа, используемый в технологических зонах с повышенным количеством пыли и твёрдых микрочастиц. Он оснащён: заслонкой однократного или многократного действия; сброс мусора осуществляется пневмоцилиндром; работает с вакуумной проверкой герметичности; конструкция выполнена из нержавейки — устойчивой к коррозии и истиранию. Работа по архивной документацииВ наличии были только бумажные сканы чертежей 1974 года; Многие участки плохо читаемы; Часть размеров — ошибочные; Присутствовали ссылки на устаревшие материалы и ГОСТы 60–70-х годов. Переход на современные комплектующие Заменили пневмоцилиндры собственного производства на серийные изделия от поставщиков; Это дало выигрыш в сроках, стоимости и надёжности. Технические решения Реинжиниринг по чертежам 1974 г.: Оцифровка, корректировка, уточнение геометрии; Оптимизация допусков под современные методы обработки.

• Завышенные допуски и требованияУказанные допуски не соответствовали современным технологиям.
• Оптимизация допусков под современные методы обработки.

Инженеры ЧЗНО проверили исходные данные и сформировали применимый производственный маршрут. Операции и контрольные точки согласовали с учетом назначения изделия.

• Изготовление выполнено точно в срок — 90 дней.

Контроль и испытания выполнялись с учётом требований проекта: вакуумные ёмкости и корпуса, герметичные при испытаниях.

Работы завершены в рамках согласованных исходных данных. Соответствие результата определяется требованиями КД или ТЗ и результатами приемочного контроля.
